自制显微镜

   很多朋友,特别是青少年,应该对制作显微镜比较感兴趣吧?也有这个耐性和时间。但是恐怕很多人已经发现,一些常见读物或资料上面介绍的,往往都是一些过于简单的结构,比如用水滴,或者灯泡中的玻璃珠,这是因为普通读物毕竟要考虑到面对群体,如果太复杂,可能就会让人望而止步了:)

   咱们这里就来介绍一种升级式的显微镜结构,这种结构,来源于专业显微镜的简化。


      自制显微镜原理图


   左侧a,可以看到,内部一共有三组,共5枚镜片,其中两组是双胶合消色差镜片(关于消色差镜片,有兴趣可以具体看一下http://www.ytwscc.com/zhishi13xiaosechajingpian.html),这是真正专业级别显微镜的内部光路。

   右侧b,是我们在这个专业结构的基础上,进一步简化——可以看到,内部一共只有三枚凸透镜了。这三枚镜片,可以是完全相同的凸透镜。

   我们继续说:目镜组(上面)有两个镜片,最靠近眼睛的1,比较平的一面向外(眼睛)

   另一枚镜片2,比较凸的一面朝向上面(眼睛的方向)

   物镜,镜片3(下面),比较平的一面向下(朝向被观测物体)

   以上,是几个镜片的基本布局与凸面朝向。

   一般来说,普通人所能找到的镜片类型,根据这个结构制作的显微镜,能有大概20~50倍吧。


      怎么自制显微镜

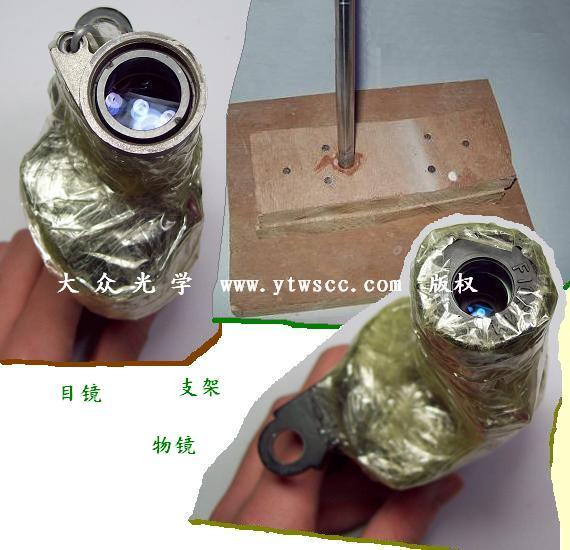

   这是我们做的一架显微镜。

   制作要点:

   1、镜片的朝向:这些镜片的凸面朝向很重要,关系到边缘的变形、视野的大小、清晰度等等,所以不要轻易更改。

   2、要设置光栅,去除杂光的干扰——就是中间有直径3、4毫米小孔的黑色的遮挡。他们安放的位置,如第一幅图:一是物镜外面距离大概0.5~1厘米的地方(换句话,它的位置就是挡在物镜和被观察物之间)。另一片,如图在目镜的下方。这是整个显微镜清晰度的关键。它能明显降低外界杂乱光线所带来的成像模糊。

   先看一下效果,一边看效果,我们一边介绍一下制作中可能碰到的一些疑问:


      自制显微镜效果

   公路上的胎痕?

      自制显微镜原理

   甜瓜?

      怎样自制显微镜?

   太近了,还是离远一点。。

      如何自制显微镜


   为了让大家一目了然,所以前面的介绍是举了个特例,假设三枚镜片是一模一样的。但是现实生活中,恐怕大家镜片都是一枚一枚凑的(——实际上,真正的显微镜里面,也不是镜片都一样)。

   这里注明一下,如果大家找到一些不一样的镜片,怎么做?

   首先,这些镜片,尽量选择一面凸,另一面平(凸一点点也可以)的镜片。

   这些放大镜(凸透镜),有的放大倍数比较大,有的比较小,可以这样安排它们的岗位:)

   镜片1:放大倍数最小的凸透镜(比较平的意思)

   镜片2:放大倍数最大的凸透镜(比较鼓)

   镜片3:放大倍数一般的放大镜(介于中间)

   观察5角和5分硬币:


      如何自制显微镜?

   像所有的显微镜一样,使用的时候,会发现,并不是说随便对准一个东西,就可以直接观察清楚,需要调节焦距(调节清晰度)——显微镜的调节焦距,很简单,就是改变显微镜与被观察物体之间的距离,小心的靠近或者远离物体,你会发现,有一个最清楚的距离。

      怎样制作显微镜

   专业的显微镜,在观察物体的时候,往往都有专门的照明。这是因为,物体在被放大的同时,也会变得更加暗,为了看清楚,建议尽量在日光、或者台灯下使用显微镜来观察,或者也可以用一只手电筒来作为观察照明。

      怎么制作显微镜

      自己做显微镜的效果

      显微镜的结构原理


   如果你在制作中,遇到了什么困惑,或者难题,或者仅仅好奇,而需要技术支持的话:)——欢迎到这里咨询,一般您会在提出问题的6个小时内,就得到我们技术人员的答复:)
