防水望远镜的内部结构与拆解
  望远镜

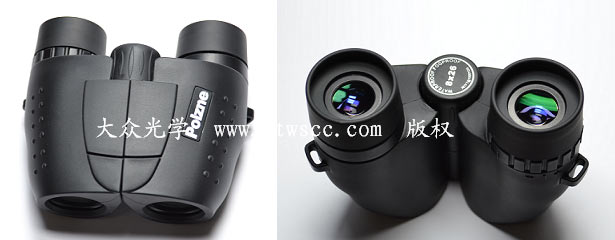

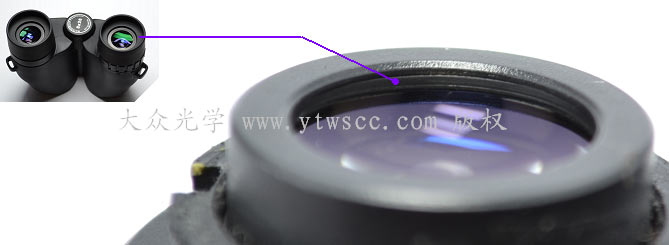

   这是一只真正的没有虚标的防水望远镜。它所采用的,是一种比较有代表性的的防水原理结构,但是从外表看起来,它却似乎和普通的望远镜没什么两样。(除了少数仔细的人会发现,在它的目镜片周围,有一圈不易被注意到的密封环。)
大众光学www.ytwscc.com版权所有,禁止任何形式的转载!
      望远镜目镜
左图所示的

   这是因为,防水的望远镜,真正明显的差异在于内部的结构。下面我们就开始进入这个介绍的过程:

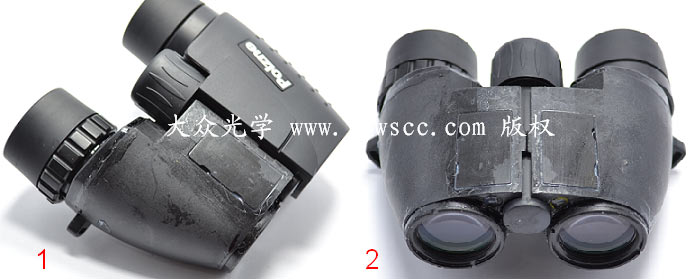

   打开望远镜一侧外面覆盖的橡胶。(见下图中1)大众光学www.ytwscc.com版权!

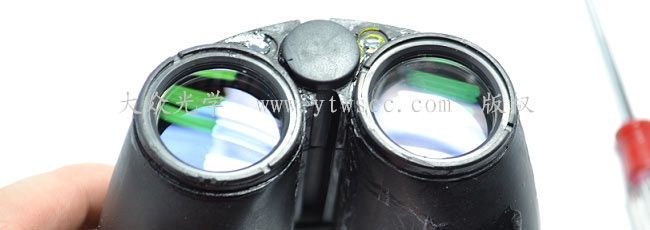

在它的目镜镜片四周,有一圈
      望远镜拆解

   当完全拆除两侧的橡胶后(见上图中2),里面的两个镜筒,看起来就像是两个防水密封舱,彼此独立。所有在组装过程中产生的缝隙,都被防水的硅胶涂的严严实实,以保证密封。
大众光学www.ytwscc.com版权所有,禁止任何形式的转载!
      解剖望远镜
左图所示的

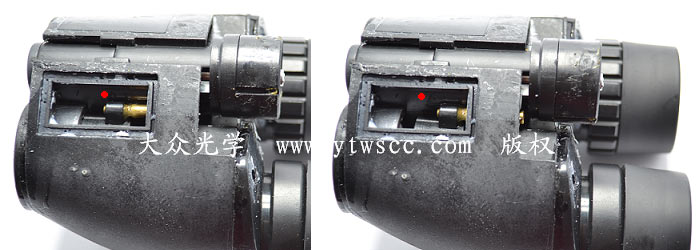

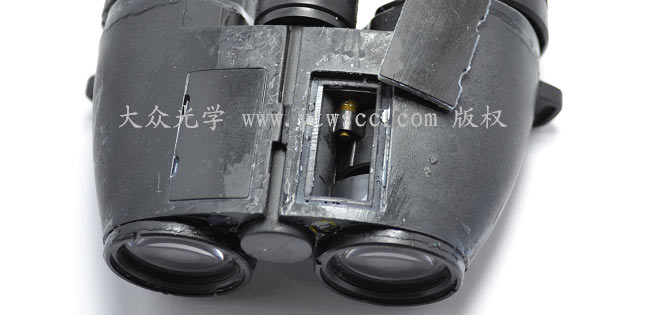

   打开其中一个“密封舱”,可以看到一个拨杆(传动杆)。你会发现,当旋转外面的调焦旋钮的时候,密封舱内的这个拨杆也会相应移动(见下图)。组装时,当最后关闭密封舱之后,这个连杆就是唯一与外界接触的活动部件了,它依靠橡胶环来保证即使在活动中仍然维持内外的气密。大众光学www.ytwscc.com版权所有,禁止任何形式的转载!

      望远镜原理、结构
密封舱内的这个拨杆




望远镜光路图

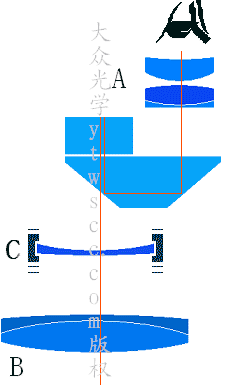

   左图所示的,就是这种望远镜的内部光学结构:

   调焦(调节画面的清晰度)结构是几乎任何望远镜都必须具备的,因为调焦过程中涉及大量活动部件,它也是密封的难点。

   普通望远镜的调焦结构,是通过简单的移动目镜(A)或者物镜(B)来实现的。

   而大部分防水的望远镜,一般情况下整个镜腔的两端(目镜和物镜)是静止的,保持密封,而在物镜与棱镜之间,相比普通望远镜格外多了一枚凹透镜(C),通过移动这枚凹透镜,来实现调焦。当连杆运动的时候,也会带动这枚镜片移动,以便产生作用。取下目镜组以及相连的棱镜之后,所看到的就是那枚在上文中提到过的,


大众光学www.ytwscc.com版权所有,禁止任何形式的转载!

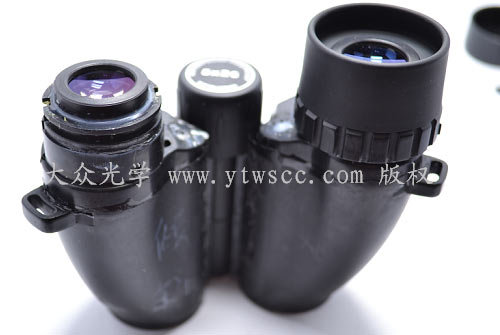

   下面开始取下目镜,以便更容易看到里面的结构:
它依靠橡胶环来保证
      望远镜内部结构

   顺便给取下的目镜以及相连的棱镜组来一个特写,这是一种并不多见的安装方式:
通过移动这枚凹透镜
      望远镜内部结构原理
密封舱内的防水望远镜内

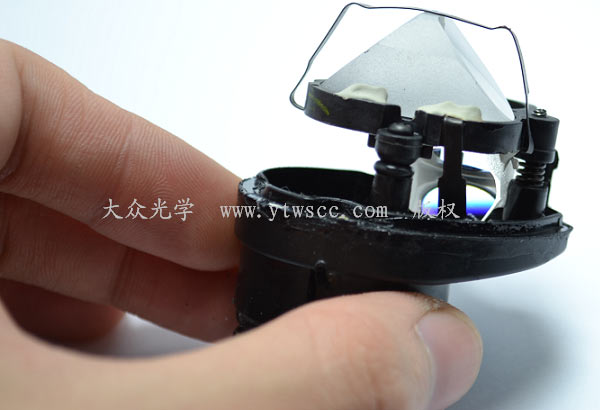

   取下目镜组以及棱镜后(见下图),所看到的就是上文中提到过的,那片防水望远镜内特有的“调节焦距”的凹透镜了:)而之前看到的可活动的拨杆,即与它相连。当连杆运动的时候,也会带动这枚镜片移动,以便调节清晰度。到这里,关于防水的基本结构其实已经介绍了大部分了。

大众光学www.ytwscc.com版权所有,禁止任何形式的转载!
      拆解望远镜
是静止的,保持密封

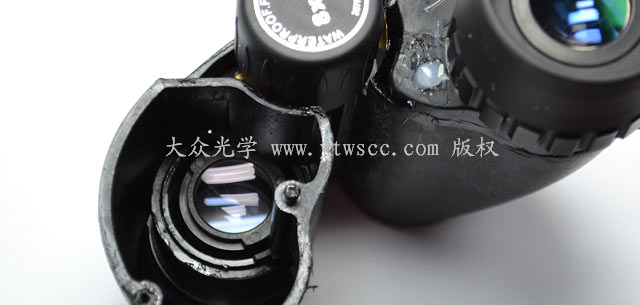

   而在另一侧,生产时已经旋紧并且用硅胶密封住的物镜,有点像潜艇上两个大大的舷窗。

      望远镜知识

   通过这样原理所制作出来的望远镜,是否经得住防水的考验呢?

      防水望远镜,充氮防水望远镜


   看来测试的结果还是不错的:)



注:

   ①本文拆解的是一只真正具有防水功能的望远镜。这是一种比较典型的防水原理,但防水的结构不止一种,还有本文未介绍的防水原理结构。但还有另外的情形:市面上有一些虚标的现象,本不防水的望远镜,宣传说防水,如果读者因好奇而拆解,所得到的结构也是不同的。

   ②大部分防水的望远镜在这个位置都有密封胶圈,但并不是所有目镜上有密封环的望远镜都可以防水。



----------------------------- 大众光学原创,版权所有,禁止任何形式转载! -----------------------------
