标题: 有关目镜怎么制作问题 [打印本页]

作者: 请叫我贵贵 时间: 2016-5-29 17:53 标题: 有关目镜怎么制作问题

现在目镜都是怎么制作。我现在做的都是以前老毛式用的方法。会做的可以教一下吗？

作者: ytwscc 时间: 2016-5-29 18:09

您是问标准的现在光学仪器上的目镜？

自己做的话，其实按道理自己做不出来那种生产出来的目镜。

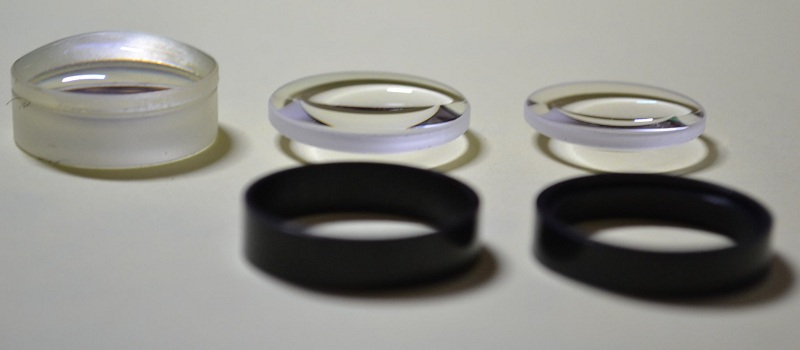

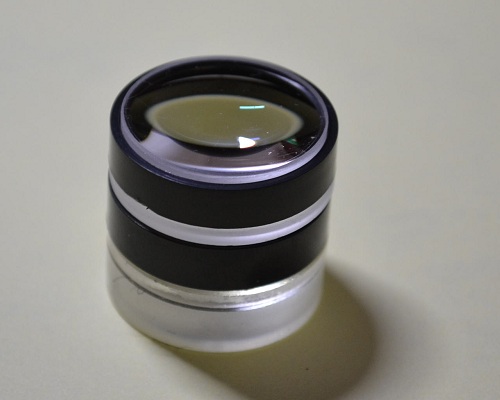

这是拆开一个目镜，里面的样子。

这些镜片形状不同，在各自的位置上起各自的作用，材料也不一样。

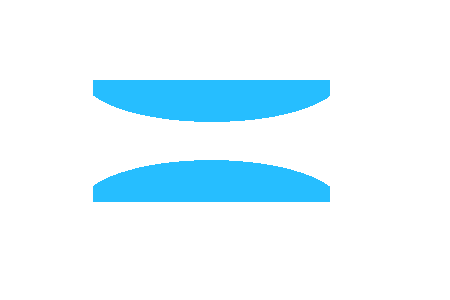

手工自制的话：可以考虑下图这个方向，算是比较简单，但简单结构中还算比较有效的。镜片，都是一侧突出一点，一侧平一点的放大镜，这样的放大镜，同样的，取两片。然后，凸起的肚子彼此对应，放到一起（可以隔开几毫米）。

图片附件: DSC_0556.JPG (2016-5-29 18:33, 78.26 KB) / 下载次数 4639
http://www.ytwscc.com/bbs/attachment.php?aid=1316&k=a3c6840e98e5c00b7ab25ee7a323860a&t=1714656015&sid=IvV8Ig

图片附件: DSC_0562.JPG (2016-5-29 18:33, 83.02 KB) / 下载次数 4711
http://www.ytwscc.com/bbs/attachment.php?aid=1317&k=14cfb74172acf3c33dc0b00bbbad0fe9&t=1714656015&sid=IvV8Ig

图片附件: 无标题.png (2016-5-29 18:34, 3.33 KB) / 下载次数 4420
http://www.ytwscc.com/bbs/attachment.php?aid=1318&k=b8fd1411c713b14e007761984333394a&t=1714656015&sid=IvV8Ig

作者: 18916065455 时间: 2017-7-5 09:43

回复 1# 请叫我贵贵

用摄像头镜头做。f值越小放大倍数越大

作者: ytwscc 时间: 2017-7-5 14:16

回复 3# 18916065455

理论上确实。可以这么搞的。效果还可以（比自己业余镜片制作的好）。

不过和目镜还是有点差别的，就好象虽然都是刷子，也分扫帚、毛刷很多种类，虽然都是透镜，它们各自设计的时候，还是适应性的有些不同。

实际制作的时候，可能就会出现比如视野小，或者变形比较大，或者之类的特点。

——所以如果有现成的这种零件行，如果涉及到花钱购买，除非很便宜很便宜，否则不要故意去购买一些其它镜头，来拼凑非本来设计的产品啦。会有比较大不很合适的风险。
