标题: 请教专家一个关于望远镜的问题 [打印本页]

作者: lksun 时间: 2011-9-16 09:46 标题: 请教专家一个关于望远镜的问题

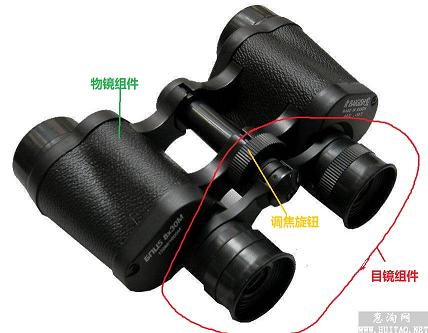

老式熊猫牌望远镜，目镜可从物镜中轻易拔出。请问如何能使目镜和物镜不分离望远镜结构如图。现在可以用调焦旋钮正常调焦。问题是目镜组件（红圈内的部分）可以从物镜组件中拔出，使望远镜分成两部分。目镜和物镜是靠调焦部分相连的。调焦螺杆是运动的，螺母是旋转的，它是如何固定在物镜组件中，既能运动、旋转又不能脱开的？

图片附件: WJY2.JPG (2011-9-16 09:46, 23.33 KB) / 下载次数 3856
http://www.ytwscc.com/bbs/attachment.php?aid=411&k=ebc26415e0896afa92ef6aa27b5e4c4c&t=1715645506&sid=pJ4h3j

作者: ytwscc 时间: 2011-9-16 09:59

您好，您问这个结构是很早的产品了= =，咱们从来没接触过呢

肯定是通过螺纹之类的实现的这个功能

不过因为咱们从来没接触过这个结构，没拆过，所以不知道问题出在哪个位置= =

作者: lizun 时间: 2011-9-18 19:20

“调焦旋钮”字样上面正对着的是个罗丝，试着把它扭下来，你就明白了。

作者: lksun 时间: 2011-9-19 09:46

回复 3# lizun

谢谢指导。
您说的螺丝是调焦旋钮上的小螺丝还是联结两个目镜的大螺丝（不在调焦旋钮上）呢？

作者: lksun 时间: 2011-9-19 10:00

回复 3# lizun

上面的一个大螺丝是联结两个目镜用的，而调焦旋钮上的三个小螺丝（无帽的顶丝）是用来把此旋钮固定在调焦螺母上的。
这几个螺丝似乎都不能限制目镜和物镜的分离。

作者: lksun 时间: 2011-9-19 10:01

回复 2# ytwscc

谢谢回复

作者: lksun 时间: 2011-9-19 10:43

目镜和物镜分离的情况

图片附件: wyj3.jpg (2011-9-19 10:41, 20.79 KB) / 下载次数 3899
http://www.ytwscc.com/bbs/attachment.php?aid=412&k=2be562cd286973d137015ec94d2bac81&t=1715645506&sid=pJ4h3j

图片附件: wyj4.jpg (2011-9-19 10:41, 20.68 KB) / 下载次数 3847
http://www.ytwscc.com/bbs/attachment.php?aid=413&k=ccbb482cbfe0ab738ca597f3c6ce7e94&t=1715645506&sid=pJ4h3j

作者: ytwscc 时间: 2011-9-19 13:09

不客气

哦，这样的，从来没接触这样结构的镜子呢

作者: 周末 时间: 2011-9-19 19:26

这种是老式的吧，看结构，基本不能防水

作者: lizun 时间: 2011-9-19 21:49

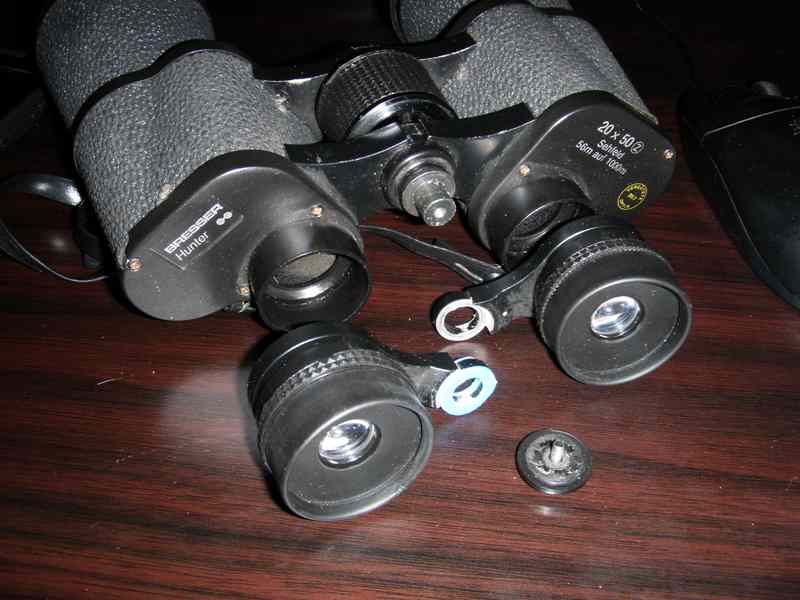

看明白了吗？

图片附件: P9190306.jpg (2011-9-19 21:48, 53.55 KB) / 下载次数 3914
http://www.ytwscc.com/bbs/attachment.php?aid=414&k=b44916068948b37039ecebe80761d6b3&t=1715645506&sid=pJ4h3j

作者: lksun 时间: 2011-9-20 10:20

回复 10# lizun

谢谢您的热心指点，并作拆解示范。非常感动。
实际我已经拆到这一步，即分开了两个目镜筒。但不知您注意到没有，您拆的望远镜的结构与我的是不同的：
你这个望远镜的调焦旋钮是在中间的，所以即使拆下了两个目镜筒，也没动到调焦机构。
而我那个的调焦旋钮是在目镜一侧的，所以才出现调焦机构与物镜部分分离的状况。恐怕这两个望远镜没有可比性。
尽管还是解决不了我的问题，还是十分感谢您的热心帮助。

作者: lksun 时间: 2011-9-20 10:26

回复 9# 周末

虽然说是老式的，但现在仍有这种类型生产，市场上很多所谓“俄罗斯望远镜”还是这种结构。
